产品名称： YS、YD系列直流微型液压动力单元

发布日期： 2018-11-15

点击数： 1318

询价： 点击产品询价

二维码：

简述：

产品详情

★ 产品简介
  YSK系列直流微型液压动力单元是一种采用手柄操纵,控制系统工作的液压泵站,通过操纵卸荷阀,可使液压装置下降或定位,下降速度可通过调节器速阀开闭大小进行调整,操纵简单,保压性能好.该系列体积小,调压方便,可满足水平和垂直安装.

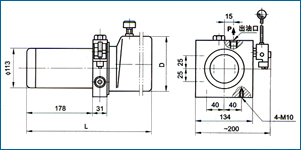

★ 工作原理图               ★ 外形尺寸

YD系列直流微型液压动力单元
★ 产品简介
  YD系列直流微型液压动力单元是一种通过二位二通电磁止回阀控制卸荷及定位的液压泵站,外置调速阀,可对下降速阀进行调速,保压性能好,操纵及维护方便.

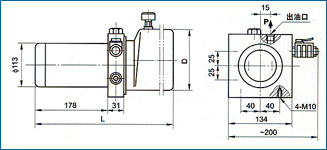

★ 工作原理图        ★ 外形尺寸

★ YSK系列,YD系列功能参数表
1
额定压力(MPa)
20
4
电机功率(KW)
1.5,2.2,3
7
油箱容积(L)
1.5-12
2
额定排量(mi/r)
1.6,2.0,2.5,3.3
5
负载转速(rpm)
2500
8
安装方式
水平,垂直
3
工作电压(V)
12,24
6
工作条件(%)
S1=10
9
出油口尺寸
M18×1.5

★ YSK系列,YD系列选用油箱与总成尺寸表
油箱结构
油箱容积(L)
1.5
2.5
4
5
6
8
10
12
尺寸D(mm)
φ148
φ148
φ176
φ176
￠176
￠176
￠176
￠176
尺寸L(mm)
347
399
439
479
509
579
659
749

★ YSK系列,YD系列典型产品规格表

系列
型号
压力(MPa)
排量(ml/r)
电压(V)
功率(KW)
油箱容积(L)
安装方式
调压值(MPa)
出油口尺寸
YSK
8080
20
2
12
1.5
5
水平
垂直
18
M18×1.5
8081
2
24
2.2
5
YD
8077
20
3.3
12
3
5
8082
2
12
1.5
5
8083
2
24
2.2
5
★ 电气接线图 ★ 使用说明
  ☆工作油液的污染程度不得高于ISO440618/14级,油液粘度为22-46mm2/sISO3448.
   ☆为使电机达到热平衡,连续工作时间与停隔时间比为1:9.
