液压动力单元
产品详情
★ 产品简介
本系列产品采用集成式组合液压系统，实现电动举升，手动控制卸菏等功能，通过操纵卸荷阀可使液压装置下降或定位，下降时可用手柄调整下降速度，避免冲击，操纵简单，保压性能可靠。
★ 工作原理图

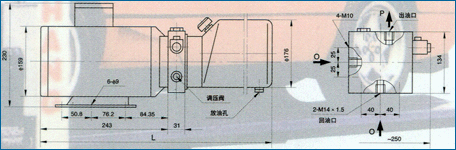

★ 外形尺寸

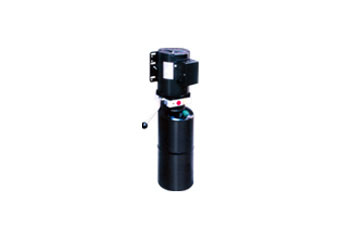

JD系列交流微型液压动力单元
★ 产品简介
本系列产品采用集成式组合液压系统，是一种通过电动举升，二位二通电磁止回阀控制卸荷及定位的液压泵站，回油口装有内置式节流阀，使液压装置下降时等速平稳无冲击，保压性能好，操纵及维护方便。
★ 工作原理图
★ JMS系列、JD系列功能参数表
★ JMS系列、JS系列选用油箱与总成尺寸表
★ JMS系列、JD系列典型产品规格表
★ 使用说明
☆工作油液的污染程度不得高于ISO4406 18/14级，油液粘度为22～46mm2/sISO3448。
☆为使电机达到热平衡，连续工作时间与停隔时间比为2：8。
☆ JD系列使用的二位二通电磁止回阀工作电压为12V，24V，220V。
☆ 回油口连接尺寸为M14×1.5。
本系列产品采用集成式组合液压系统，实现电动举升，手动控制卸菏等功能，通过操纵卸荷阀可使液压装置下降或定位，下降时可用手柄调整下降速度，避免冲击，操纵简单，保压性能可靠。
★ 工作原理图
★ 外形尺寸
JD系列交流微型液压动力单元
★ 产品简介
本系列产品采用集成式组合液压系统，是一种通过电动举升，二位二通电磁止回阀控制卸荷及定位的液压泵站，回油口装有内置式节流阀，使液压装置下降时等速平稳无冲击，保压性能好，操纵及维护方便。
★ 工作原理图
★ JMS系列、JD系列功能参数表
|
1
|
额定压力
（MPa） |
20
|
4
|
电机功率
（KW） |
1.5，2.2，3.0
|
7
|
油箱容积 |
4，5，6，8，10，12
|
|
2
|
额定排量
（ml/r） |
1.0，1.6，2.0， |
5
|
负载转速
（rpm） |
2800
|
8
|
安装方式
|
水平、垂直
|
|
3
|
工作电压V
|
220，380
|
6
|
工作条件（%）
|
S2=20
|
9
|
出油口尺寸
|
M14×1.5-6H
|
|
油箱容积（L）
|
4
|
5
|
6
|
8
|
10
|
12
|
|
尺寸L（mm）
|
504
|
534
|
574
|
644
|
724
|
814
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
☆工作油液的污染程度不得高于ISO4406 18/14级，油液粘度为22～46mm2/sISO3448。
☆为使电机达到热平衡，连续工作时间与停隔时间比为2：8。
☆ JD系列使用的二位二通电磁止回阀工作电压为12V，24V，220V。
☆ 回油口连接尺寸为M14×1.5。
